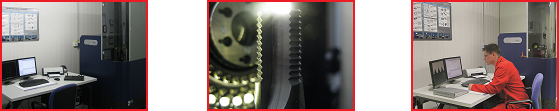

Die Scope Check V ist die aktuelle High- End Messmaschine der Firma Werth Messtechnik für Zerspanungswerkzeuge jeglicher Art. Sie bietet ein umfangreiches Messangebot bei dem über 40 Parameter eines Werkzeugs µ genau gemessen werden können mit Hilfe eines Durch-/ Auflichtprojektors oder spezifisch mit einem vollautomatischen Laser.

Für jedes zu messende Werkzeug wird ein detailliertes Messprotokoll bzw. Dokumentation erstellt, welches wir auf Wunsch zu Ihrem Sonderwerkzeug beilegen und somit für höchste Qualität und Präzision garantieren!

• Präzises Messen von rotationssymmetrischen Bauteilen (Werkzeuge, Wellen, etc.) durch Einsatz anwendungsspezifischer Sensorik im Fertigungsumfeld
• Ergonomische vertikale Bauweise
• Grundgerät aus stabilem Hartgesteinaufbau mit integrierter CNC-gesteuerter Drehachse
• Optional zweite Z-Achse für kollisionsfreien Multisensorbetrieb
• Umfangreiche Vorrichtungen zur flexiblen Werkstückaufnahme auf der Drehachse, basierend auf Wechselsystem SK50, z.B. Spannzangen, Backenfutter und Hohlspitzen
• Verzeichnungsarme telezentrische Optik
• Kontur-Bildverarbeitung
• Integration weiterer Sensoren zu einem Multisensorsystem und damit erhöhte Flexibilität bei hoher Messgeschwindigkeit
• WinWerth® - grafisch interaktive, benutzerfreundliche Messsoftware unter MS Windows
• Schnelles optisches Messen von Durchmessermaßen und präzises taktiles Messen von Planflächen, Bohrungen und Hinterschnitten

• Auflösung: 0,1 μm
• Geschwindigkeit: Vmax= 150 mm/s
• Beschleunigung: amax= 300 mm/s2
• Teilgenauigkeit: ± 0,125°
• Rundlauf: < 2 μm
